Màn hình HMI Omron được thiết kế bao gồm 3 bộ phận chính là phần cứng, phần mềm và bộ phận truyền thông. Đặc điểm của các bộ phận này như sau:
Phần cứng: bao gồm các loại màn hình, chíp, phím bấm, thiết bị lưu nhớ như ROM, RAM, EPROM/Flash,...
Phần mềm: Gồm các công cụ xây dựng HMI, hàm - lệnh, đối tượng, công cụ nạp xuất chương trình và kết nối, mô phỏng.
Truyền thông: Các cổng RS232, RS485, Ethernet, USB thông qua giao thức Mobus, PPI, CANbus, Profibus.
Phân loại màn hình cảm ứng Omron
- Kích thước màn hình: Phụ thuộc vào lượng thông tin sẽ hiển thị trên màn hình mà sẽ có kích thước tương ứng.
- Dung lượng bộ nhớ: Bao gồm bộ nhớ chương trình, bộ nhớ dữ liệu, Flash dữ liệu. Chúng được quyết định dựa theo số lượng tối đa của biến số, số lượng Screen và dung lượng lưu trữ thông tin như history data, hình ảnh, backup,...
-Số lượng phím trên màn hình: có 2 loại phím là phím cảm ứng và phím bấm, chúng giúp mở rộng thao tác vận hành.
- Chuẩn truyền thông: gồm các giao thức giúp truyền thông tin hay tín hiệu qua lại. Số lượng các đối tượng, hàm lệnh mà HMI hỗ trợ. Cổng mở rộng: Printer, USB, CF card, SD card,....
Cáu Tạo Màn hình Omron Và Hư Hỏng Thường Gặp
Màn hình Hmi ..Omron cũng như các màn hình của Hitech, Delta hay các dòng Proface cỡ nhỏ, chúng cũng được cấu tạo bởi các bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Cấu Tạo Màn hình : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Chuyên Sửa Chữa Màn Hình HMi Omron
Màn Hình Omron bị Lỗi Thường Gặp
♦ Màn hình cảm ứng Hmi bị nứt, vỡ.
♦ Màn hình cảm ứng Hmi hiển thị mờ.
♦ Màn hình cảm ứng Hmi hiển thị bị chấm đen.
♦ Màn hình cảm ứng Hmi bị hiển thị sọc.
♦ Màn hình Hmi Omron bị liệt cảm ứng.
♦ Màn hình cảm ứng HMI lên nguồn nhưng không hiển thị, không sáng.
♦ Màn hình Hmi bị treo (bị đơ), không thể cảm ứng.
♦ Màn hình Hmi bị lỗi nguồn, mất nguồn.
♦ Màn hình Hmi Omron bị lỗi cao áp.
♦ Màn hình Hmi Omron bị lỗi không kết nối được với PLC.
♦ Màn hình Hmi Omron bị mất dữ liệu, mất chương trình, cần backup lại dữ liệu.
Omron cung cấp ba dòng HMI (Human Machine Interface) phổ biến như sau:
- Dòng HMI NB: Dòng sản phẩm NB của Omron phổ biến và bán chạy nhất hiện tại có màn hình cảm ứng TFT màu và kích thước nhỏ gọn. Đây là lựa chọn lý tưởng cho các ứng dụng tự động hóa nhỏ và có yêu cầu không gian hạn chế. Dòng NB cung cấp khả năng hiển thị đa dạng và tính năng kết nối mạnh mẽ.

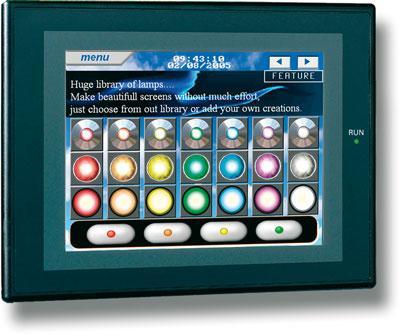

- Dòng HMI NS: Dòng NS của Omron là một dòng HMI cảm ứng có màn hình lớn và giao diện người dùng dễ sử dụng. Các model trong dòng NS có khả năng hiển thị đa dạng, tích hợp mạnh mẽ và khả năng kết nối với các thiết bị khác trong hệ thống tự động hóa.
- Dòng HMI NV: Dòng HMI NV của Omron được thiết kế cho các ứng dụng tự động hóa nhỏ và trung bình. Hiện tại đã hạn chế sản xuất, quý khách hàng vui lòng liên hệ trực tiếp công ty để được tư vấn phương án xử lý.
| Mã số | Product name | Specifications |
|---|---|---|
| NB3Q-TW00B | NB3Q | 3.5", TFT LCD, màu, 320 × 240 dots |
| NB3Q-TW01B | 3.5", TFT LCD, màu, 320 × 240 dots, USB Host, Ethernet | |
| NB5Q-TW00B | NB5Q | 5.6", TFT LCD, màu, 320 × 234 dots |
| NB5Q-TW01B | 5.6", TFT LCD, màu, 320 × 234 dots, USB Host, Ethernet | |
| NB7W-TW00B | NB7W | 7", TFT LCD, màu, 800 × 480 dots |
| NB7W-TW01B | 7", TFT LCD, màu, 800 × 480 dots, USB Host, Ethernet | |
| NB10W-TW01B | NB10W | 10.1", TFT LCD, màu, 800 × 480 dots, USB Host, Ethernet |
Các lỗi hay xảy ra trên màn hình Omron
- Sửa màn hình HMI Omron bị lỗi / hư bo nguồn, bo công suất, bo CPU.
- Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
- Không truyền thông được, lỗi bo mạch kết nối PLC…
- Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Ngoài ra chúng tôi còn chuyên sửa chữa màn hình HMI Omron các lỗi khác như
- màn hình HMI Omron bị mất nguồn, không thể khởi động, bị nổ tụ, nổ bo mạch.
- Sửa chữa màn hình HMI Omron bị nứt/ bể màn hình cảm ứng, màn hình HMI cảm ứng không ăn, bị đơ, không thể điều khiểnSửa màn hình HMI Omron bị lỗi màn hình LCD
- Khắc phục lỗi màn hình cảm ứng Omron hiển thị mờ, chấm đen, hiển thị sọc, màn hình HMI bị lỗi chương trình, lỗi kết nối, nhận lập trình HMI Omron
