Chuyên nhận sửa chữa màn hình HMI cảm ứng Công nghiệp, CATEC Automation Công Ty Chuyên Sửa Chữa Màn Hình Và Thiết Bị Công Nghiệp
* Cung cấp Linh kiện sửa màn hình, mặt cảm ứng công nghiệp, Màn hình LCD, Mặt cảm ứng LCD, Board CPU, Board cao áp, RAM, ROM...
* Chuyên sửa chữa, khắc phục sự cố về HMI như Lỗi CPU, Mất chương trình, Liệt cảm ứng, Màn hình bị mờ - hoen ố - không rõ chữ - mất màu, Mất nguồn, Cháy - Nổ, Mất chương trình.
* Với đội ngũ kỹ thuật nhiều năm kinh nghiệm về sửa chữa các dòng màn hình Winview, Delta, Proface, Omron, Hitech, Simens, Hitech, Winview, Panasonic, Kinco, Hàng Châu Lâu ...Uy Tín , Linh kiện sửa chữa luôn có sẵn sẽ khắc phục nhanh nhất cho Quý Khách hàng.

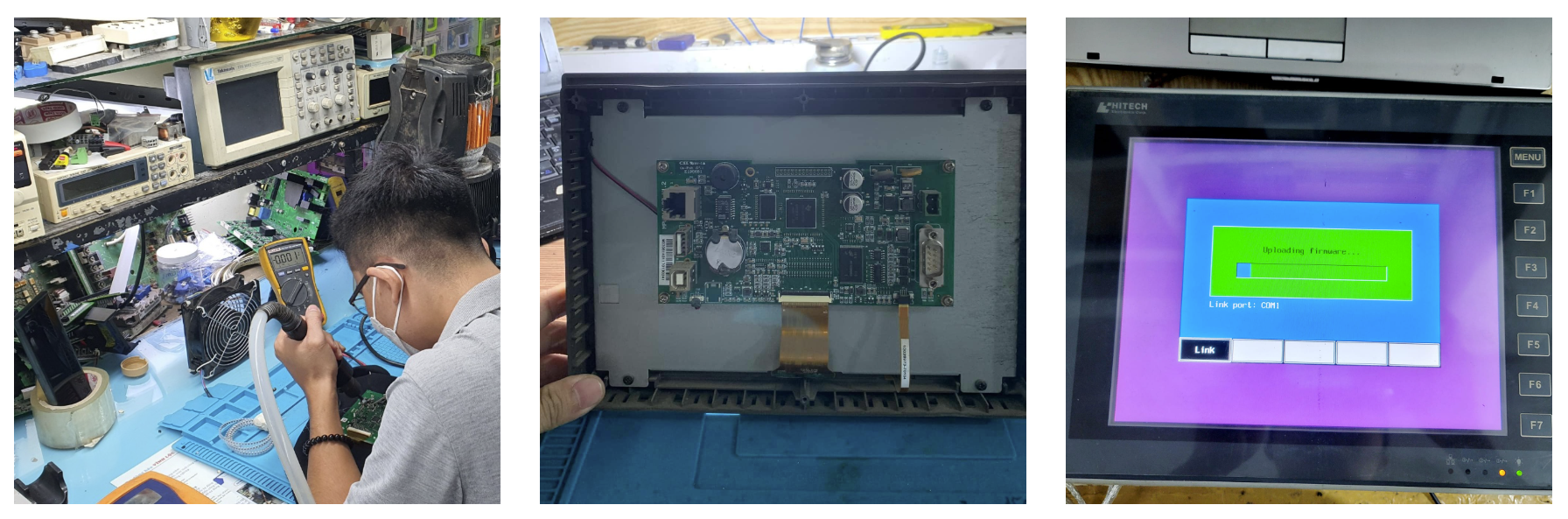

Thông tin sản phẩm sửa chữa màn hình HMI
- Cấu Tạo Màn hình HMI: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
- Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Hư phần hiển thị LCD: Màn hình LCD các dòng MT500 thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ.
- Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình.
- Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài.
- Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp.
CÁC TRƯỜNG HỢP KHI SỬA CHỮA MÀN HÌNH HMI
Nguyên nhân: Khi màn hình HMI sử dụng liên tục trong thời gian dài hoặc trong môi trường bụi bẩn, độ ẩm cao, sốc nhiệt sẽ dẫn tới tuổi thọ của các linh kiện giảm, phát sinh các lỗi thường gặp như:
- Màn hình cảm ứng HMI bị nứt, vỡ
- Sửa HMI Hitech Beijer Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
- Sửa HMI Hitech Beijer Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập,…
- Sửa HMI Hitech Beijer Không truyền thông được, lỗi bo mạch kết nối PLC…
- Màn hình cảm ứng HMI hiển thị mờ
- Sửa HMI Hitech Beijer Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
- Màn hình cảm ứng HMI hiển thị bị chấm đen
- Màn hình cảm ứng HMI bị hiển thị sọc LCD
- Màn hình cảm ứng HMI không hiển thị, không sáng
- Màn hình HMI bị treo (bị đơ), không thể cảm ứng
- Màn hình cảm ứng HMI chạm không ăn
- Màn hình HMI bị lỗi nguồn, mất nguồn
- Màn hình bị lỗi cao áp
- Màn hình bị lỗi không kết nối được với PLC
- Sửa HMI Hitech Beijer Nứt, vỡ màn hình HMI
- Sửa HMI Hitech Beijer Hư nguồn HMI
- Sửa HMI Hitech Beijer Có nguồn nhưng màn hình không hiển thị.
- Mất cảm ứng, hiển thị nhưng không thao tác được trên HMI.
- Sửa HMI Hitech Beijer Treo màn hình, màn hình đơ.
- Không kết nối được với PLC.
- Các Dòng Màn Hình HMI Tran Gia Đã sửa Qua
- Màn hình Proaface: Các dòng GP2000, GP3000, GP4000, GP37W2, Máy tính công nghiệp IPC
- Màn hình Mitsubishi: GOT A900, F900, GOT1000, GOT2000 Màn hình Siemens: MP, TP, KTP, Smart700, Màn hình CNC Sinumerik,…
- Màn hình Hitech PWS: Các mã PWS6500, PWS6600, PWS6700, PWS6800, PWS6A00,…
- Màn hình máy tính công nghiệp B&R: Power Panel 300, 400,500, Automation panel, Automation PC
- Màn hình Easyview: MT500, MT506, MT508, MT510,…
- Màn hình Weintek: MT6000, MT8000
- Màn hình Panasonics: GT02, GT703, GT704, GT03-E, GT05, GT12, GT32, GT32-E, HM500, HMx700
- Màn hình Redlion: G306C000, G308C, G310C, G312C
- Màn hình Omron: NT series, NB Series Màn hình Chiller: Trane CH530: LCD, Cảm ứng, bo CPU
Chúng tôi chuyên cung cấp tấm cảm ứng LCD cho màn hình HMI Delta, màn hình HMI Omron, màn hình HMI Weintek, màn hình HMI Samkoon, Proface ... Tấm cảm ứng màn hình Mitsubishi, Siemens, Proface, Delta, Omron, Weintek, Touchwin, màn hình HMI MCGS...
Chuyên bán, sửa chữa thay thế LCD, tấm kính cảm ứng màn hình HMI + Màn hình HMI bị vỡ cảm ứng, đơ cảm ứng, chết điểm cảm ứng, lệch cảm ứng + Màn hình HMI bị lỗi LCD như sọc, đen màn hình, không lên hình, loang màn hình, mờ màn hình
Chúng tôi chuyên thay tấm cảm ứng LCD cho các dòng màn hinh Cảm ứng HMI Hitech Beijer
- Sửa màn hình cảm ứng HMI Hitech Beijer Hư cảm ứng
- Sửa màn hình cảm ứng HMI Hitech Beijer Lệch cảm ứng
- Sửa màn hình cảm ứng HMI Hitech Beijer Cảm ứng bị liệt
- Sửa màn hình cảm ứng HMI Hitech Beijer Hư cảm ứng một số điểm
- Sửa màn hình cảm ứng HMI Hitech Beijer Hư tiếp xúc điểm bấm không ăn cảm ứng
- Sửa màn hình cảm ứng HMI Hitech Beijer Bể tấm cảm ứng màn hình HMI...
Hãy liên hệ với chúng tôi ngay để được hỗ trợ tư vấn - Khắc phục ngay tại nhà máy theo điều kiện, tính trạng thiết bị. - Thay tấm cảm ứng lấy liền. - Cam kết giá thành rẻ nhất trên thị trường.

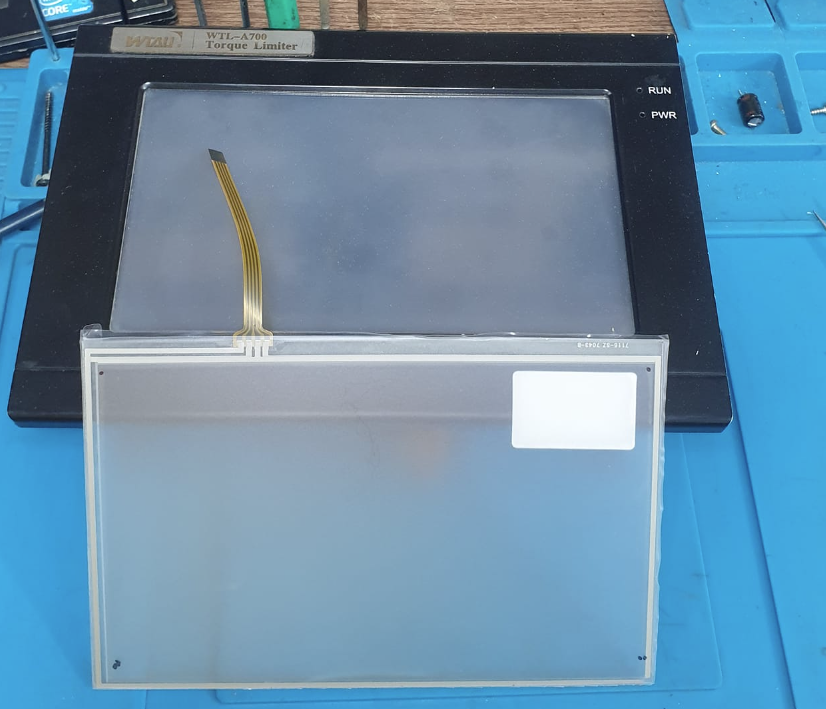

Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Hitech Beijer :
1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình.
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Hitech Beijer, tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình
Cấp nguồn lại cho màn hình và vào System Menu của HMI Hitech Beijer
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Catec Automation chuyên với kinh nghiệm 10 năm sửa chữa màn hình cảm ứng các hãng Weinview, Weintek, Keyence, Weinview, MCGS, Touchwin, Panasonic, Teco, Easyview, Wecon, Xinje, Samkoon, INVT, Proface, LS, Siemens, Tounchwin, Schneider, Mitsubishi, Delta, Fuji, Hitech, Omron, Shihlin..
Các linh kiện chúng tôi luôn có sẵn phục vụ công tác sửa chữa màn hình HMI Hitech Beijer
- Tấm cảm ứng, mặt cảm ứng màn hình HMI Hitech Beijer: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch LCD, mặt hiển thị LCD: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch các thương hiệu Kyocera, Sharp, NEC,…
- Board CPU màn hình HMI Hitech Beijer
- Board truyền thông màn hình HMI Hitech Beijer: Các Bo truyền thông và IC truyền thông
- Board nguồn: Tất cả các dòng kể cả IPC
- Bóng cao áp: 4.3 inch, 5.7 inch, 7.5 inch, 8.0 inch, 10.4 inch, 12.0 inch, 15.0 inch
- Board kết nối truyền thông: CAN bus, Profibus, ….
- Cáp lập trình: USB, RS232, Ethernet
