Cấu Tạo Màn hình cảm ứng HMI : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Các lỗi thường gặp
- Màn hình cảm ứng HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
- Màn hình HMI Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình cảm ứng HMI Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình cảm ứng HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình cảm ứng HMI Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện
PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Màn hình cảm ứng HMI Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Màn hình cảm ứng Hmi Omron - Bo nguồn thường là bo chuyển đổi từ nguồn AD/DC sang DC 5V, 12V để cung cấp cho bo CPU. Bo này thường do TDK Japan sản xuất. Bo CPU bao gồm Chip nhớ: RAM, EPROM,… Bo giao tiếp truyền thông RS232/ 422/ 485, USB, Ethernet, Profibus/ CAN Bus (Option) Phần hiển thị LCD, thường Proface sử dụng LCD đến từ các nhà cung cấp LCD hàng đầu Nhật bản như: Kyocera, Sharp, NEC,…Bo cao áp do TDK Japan sản xuất. Phần cảm ứng hay còn gọi là tấm cảm ứng. Một số loại HMI còn có các phím chức
năng. Các môđun mở rộng khác,..
- Màn hình cảm ứng HMI Hư Board Nguồn : Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Proface là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗingười sử dụng. TH này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trongtrường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
=> Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD, Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Các bước thực hiện thay tấm kính cảm ứng màn hình HMI Weinview

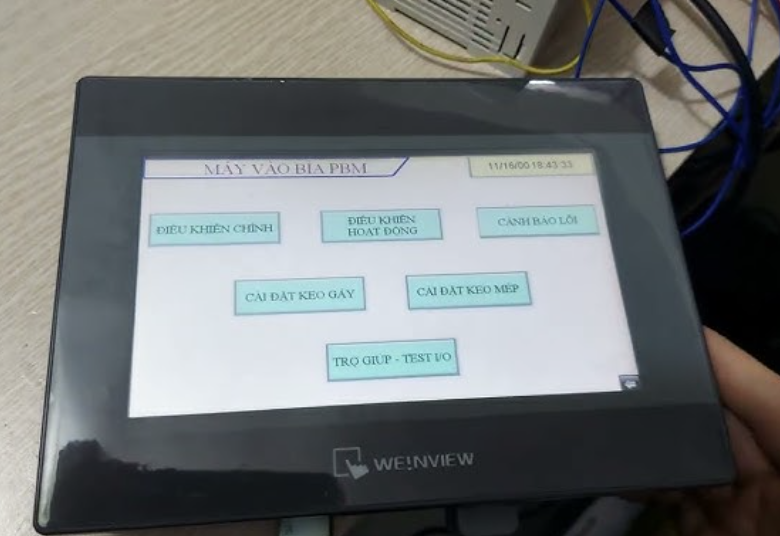

1. Bước 1 : Chúng ta tiến hành kiểm tra hiện trạng màn hình HMI Weinview .
2. Bước 2 : Tháo vỏ nhựa mặt sau lưng của màn hình HMI Weinview , tháo dây cảm ứng cũ và gắn dây nối dài cho cảm ứng mới để thử tấm kính cảm ứng trước khi thay thế.
3. Bước 3 : Gắn thử cảm ứng mới vào dây nối dài, đặt đè lên mặt trước rồi cấp lại nguồn cho màn hình.
4. Bước 4 : Chờ màn hình khởi động xong thì bấm kiểm tra thử, nếu cảm ứng nhận chuẩn hoặc gần chuẩn thì có thể tiến hành bước tiếp theo. Nếu lệch nhiều thì có thể phải hiệu chỉnh thử, đề phòng do lỗi phần cứng trên mạch điện tử.
5. Bước 5: Thực hiện tháo cảm ứng cũ ra khỏi màn hình Weinview :Tháo cable cảm ứng ra khỏi mạch. Tháo toàn bộ khung nhôm có gắn bo mạch và LCD của màn hình ra ngoài. Bóc lớp mặt nạ phía trước màn hình. Sấy ấm bằng máy sấy hoặc khò nhiệt cho nóng ấm màn hình để lớp keo bên dưới tấm cảm ứng có độ nhả, dễ bóc. Tiền hành tháo dần từ 1 góc tấm cảm ứng cũ rồi theo đó gỡ bỏ hoàn toàn tấm cảm ứng cũ. Vệ sinh lại toàn bộ khung nhựa.
6. Bước 6 : Tiến hành lắp tấm cảm ứng mới vào khung :
Đặt thử tấm cảm ứng mới vào khung nhựa và căn vị trí.
Bóc lớp bóng bảo vệ bên dưới và lớp giấy cho phần băng keo hai mặt.
Gắn cố định tấm cảm ứng lên khung nhựa cho đúng vị trí đã căn chỉnh.
7. Bước 7 : Vệ sinh và gắn lại phần khung có bo mạch và LCD của màn hình Weinview vào.
8. Bước 8 : Gắn lại dây cảm ứng và tiến hành lắp lại vỏ lưng của màn hình.
9. Bước 9 : Cấp nguồn và thử lại tấm cảm ứng mới. Nếu vẫn hoạt động thì chuyển sang bước tiếp theo.
10. Bước 10 : Gắn mặt dán bảo vệ mới :
Tắt nguồn màn hình.
Đặt thử mặt nạ mới để căn vị trí cho chuẩn.
Bóc lớp bóng bảo vệ bên ngoài của tấm cảm ứng.
Bóc bỏ lớp bóng bảo vệ mặt dưới và giấy của băng keo ở mặt nạ cảm ứng mới.
Đặt mặt bóng bảo vệ vào khung, căn 1 góc rồi theo cạnh đó căn sang góc thứ 2. Khi khớp với vị trí đã căn thì theo đó thả nhẹ cho tấm bóng dán dần ra
cạnh và góc còn lại.
Dùng khăn để đè lên mặt bóng kéo từ trong ra ngoài để mặt nạ dán lên khung cho căng đều.
11. Bước 11 : Hoàn tất quá trình :
Cấp nguồn lại cho màn hình và vào System Menu của HMI Weinview
Chọn tới phần hiệu chỉnh cảm ứng. Nếu cảm ứng quá lệch, khó bấm vào thì có thể dùng chuột máy tính để kết nối cổng USB và bấm chọn tới phần System Setting trong System Menu để vào phần hiệu chỉnh cảm ứng Touch
Panel, trong đó có hiệu chỉnh lực bấm, độ trễ và Calibration để căn chỉnh lại cho cảm ứng chuẩn vị trí bấm.
Vào được phần hiệu chỉnh thì bấm lên cảm ứng lần lượt theo các vị trí chỉ định. Sau đó bấm tiếp các vị trí kiểm tra theo yêu cẩu của màn hình. Nếu thành công, màn hình sẽ thoát ra ngoài. Chúng ta chọn Home để thoát hoàn toàn.
Mọi thứ hoạt động tốt thì tiến hành tắt nguồn và gắn lại bộ ốc vít mặt lưng cho màn hình.
Cấp nguồn lại và quay video hiện trạng trước khi bàn giao cho khách hàng
Màn hình HMI Weinview là thiết bị điện công nghiệp cần được sử dụng và bảo quản đúng cách để giữ cho nó hoạt động ổn định và tránh hư hỏng, một số lý do thường gặp khiến màn hình HMI nhanh chóng bị hư hỏng và cần phải sửa chữa
Các nguyên nhân gây hư hỏng màn hình HMI Weinview
- Môi trường làm việc không phù hợp: Màn hình HMI cần phải được sử dụng trong một môi trường làm việc phù hợp, các tác động từ bụi, nước, độ ẩm, nhiệt độ cao hoặc thấp có thể làm HMI bị hư hỏng nhanh chóng.
- Va đập: Nếu màn hình HMI Weinview bị va đập hoặc rơi, có thể dẫn đến gương cảm ứng và LCD bị nứt vỡ hoặc các linh kiện bị hỏng cần được sửa chữa
- Lỗi hệ thống máy: Nếu hệ thống máy hoạt động không tốt, nó có thể dẫn đến việc màn hình HMI bị hư hỏng, có thể gặp các lỗi về phần mềm hoặc phần cứng.
- Sử dụng quá tải: Nếu màn hình HMI phải hoạt động liên tục vượt quá mức cho phép, HMI có thể bị hư hỏng bị lỗi hoặc phản ứng chậm, cần được kiểm tra lỗi và sửa chữa HMI
- Tuổi thọ của màn hình: Như các thiết bị điện tử khác, màn hình HMI cũng có tuổi thọ giới hạn. Khi màn hình đã được sử dụng trong một thời gian dài, nó có thể bị hư hỏng và cần phải sửa chữa HMI
- Màn hình cảm ứng bị hư: Đây là trường hợp thường gặp nhất và cần thiết phải sửa chữa HMI sớm, với các biểu hiện thường thấy là màn hình cảm ứng bị đơ, màn hình cảm ứng bị liệt, chạm bị lệch điểm, bể màn hình nhưng vẫn cảm ứng được tuy nhiên dễ gây ra tai nạn lao động,...
- Màn hình lỗi LCD không hiển thị: Nếu màn hình LCD hiển thị không rõ ràng, hoặc LCD lỗi trắng màn hình, người dùng sẽ không thể đọc được thông tin đang hiển thị, gây ảnh hưởng đến việc quan sát và điều khiển hệ thống sản xuất.
- Màn hình HMI Weinview không thể kết nối với các thiết bị khác trong hệ thống, dù các đầu cáp đã được gắn đúng và không bị lỏng dây, cần được kiểm tra và sửa chữa HMI nếu bị hư hỏng.
- Đèn cao áp bị hỏng, bị cháy, khiến HMI Weinview hiển thị chói lóa hoặc quá tối
- Các linh kiện, bo mạch, nguồn HMI Weinview bị hư hỏng, cháy nổ, khiến HMI không thể hoạt động bình thường được, cần được kiểm tra lỗi và sửa chữa HMI sớm.
- Hư phím bấm: Hư các phím nhấn đối với màn hình HMI có nút nhấn, cần phải thay tấm film bảo vệ mặt trước HMI
- Lỗi phần mềm: các lỗi mất chương trình cần phục hồi dữ liệu màn hình HMI; mất password cần crack password HMI; chuyển chương trình từ màn hình HMI cũ sang màn hình HMI Weinview mới...
Cùng nhiều lỗi hư hỏng khác cần được kiểm tra và sửa chữa.
Nếu màn hình HMI Weinview bị hư hỏng, bị lỗi nhẹ, người dùng có thể tìm cách tự khắc phục theo hướng dẫn sử dụng của hãng. Với trường hợp hư hỏng nặng không thể tự sửa chữa, người dùng cần tìm nhà cung cấp dịch vụ sửa HMI uy tín và nhiều kinh nghiệm để sửa chữa HMI nhanh chóng.
Dịch vụ sửa chữa HMI của chúng tôi cung cấp giải pháp toàn diện cho việc giải quyết các sự cố mà HMI gặp phải, từ lỗi phần mềm đến lỗi phần cứng. Chúng tôi sử dụng các công cụ hiện đại và tiên tiến nhất để phân tích và khắc phục sự cố, đảm bảo rằng HMI của bạn sẽ được sửa chữa một cách nhanh chóng và triệt để lỗi.
Màn hình HMI Weinview là loại màn hình có tuổi thọ rất cao, hoạt động rất mạnh mẽ và bền bỉ. Tuy có độ bền cao nhưng trong quá trình sử dụng, sẽ có nhiều trường hợp khiến HMI bị lỗi, bị hư hỏng và cần được kiểm tra lỗi, khắc phục lỗi, thậm chí phải tiến hành sửa HMI ngay để tránh lỗi nặng hơn, cũng như tránh gây gián đoạn đến quá trình sản xuất của nhà máy.
Trước nhu cầu đó, công ty CATEC chuyên cung cấp dịch vụ sửa HMI chuyên nghiệp, luôn có sẵn linh kiện để sửa lấy ngay, nhận thay màn hình LCD màn hình HMI lấy gấp, unlock HMI và lập trình HMI chuyên nghiệp. Ngoài ra chúng tôi chuyên đào tạo lập trình màn hình HMI và training cho nhà máy, xí nghiệp,…
Một số lỗi thường gặp và cần phải sửa HMI Weinview gấp:
- Màn hình HMI bị hư LCD, với các biểu hiện như bị hiển thị mờ, bị nhòe chữ, màn hình hiển thị sọc, bị chấm đen, hoặc toàn màn hình màu xanh, không thể quan sát và điều khiển.
- Sửa HMI bị hoen ố màu, ngả vàng, bị nứt, vỡ gương cảm ứng, hoặc với biểu hiện như chạm không ăn, hoặc chạm nhưng lệch điểm, cần phải thay tấm cảm ứng.
- Sửa màn hình cảm ứng HMI Weinview lỗi bị hư CPU
- Sửa màn hình HMI Weinview Lỗi hư nguồn, cháy nguồn, Lỗi hư đèn cao áp,...
- Sửa màn hình HMI Weinview bị lỗi bo, bị hư bo nguồn, bo công suất, bo CPU.
- Sửa màn hình cảm ứng HMI Weinview bị mất nguồn, không thể khởi động.
- Sửa màn hình công nghiệp Weinview bị nổ tụ, nổ bo mạch.
- Sửa màn hình HMI Weinview bị nứt, bể màn hình cảm ứng. Thay gương cảm ứng HMI Mitsubishi lấy ngay
- Sửa màn hình HMI Weinview bị lỗi màn hình LCD, bị hiển thị mờ, chấm đen, hiển thị sọc,…
- Lỗi cảm ứng không ăn, bị treo, không thể cảm ứng, cảm ứng chậm chạp, bấm cảm ứng bị đơ, liệt cảm ứng
