Dịch Vụ của CATEC Sửa Biến Tần
-Chuyên Nhận sửa chữa Biến tần Omron khi gặp các sự cố báo lỗi alarm, hư nguồn, nổ IGBT, hư cầu chỉnh lưu, hư IC xung kích, lệch pha ngõ ra, ngõ ra không có áp, cháy điện trở nồi, không đóng khởi động từ, sửa chữa biến tần bị lỗi, ....
- Sửa chữa, khôi phục các bo mạch điện tử: Mạch điều khiển trung tâm (Main control board), Mạch điều khiển nguồn công suất (Power board), Mạch kích công suất (Gate drive board), Mạch giao tiếp truyền thông (Communication board). Trong trường hợp các bo mạch bị cháy nổ, hư hỏng quá nghiêm trọng không thể sửa chữa phục hồi được
- Thay thế các linh kiện điện tử, linh kiện công suất: Công suất chỉnh lưu (Rectifier Module), Công suất nghịch lưu (Inverter Module), Tụ nguồn (Capacitor), Điện trở mồi (Start resistor), …
- Cung cấp các loại linh kiện chính hãng linh kiện công suất IGBT, Thyristor, Diode, Transistor, MOSFET, Opto Driver điều khiển, IC chuyên dụng, tụ điện công suất lớn, điện trở mồi, điện trở xả, điện trở phanh hãm, main board điều khiển biến tần, màn hình BOP hiển thị của biến tần, ..

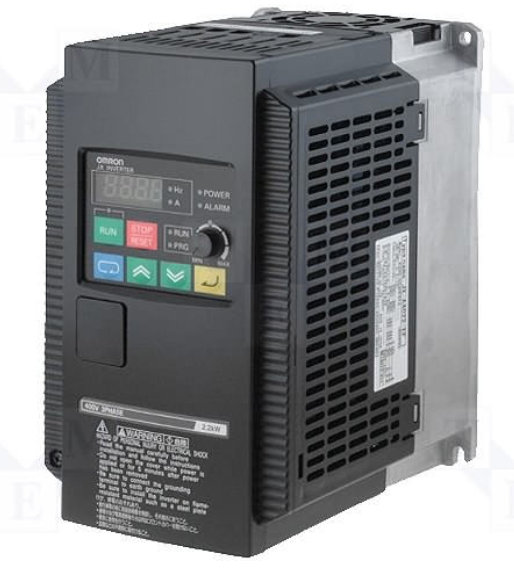

Dịch vụ sửa chữa biến tần Omron
Biến tần Omron là thương hiệu hàng đầu Nhật Bản trong sản xuất các thiết tự động, nhờ công nghệ sản xuất mới nhất. Đây là dòng biến tần có thiết kế nhỏ gọn, hoạt động ổn định với tính chính xác cao, nhiều tính năng được bổ sung mới và cải tiến vượt trội, dải công suất mở rộng cùng khả năng tương thích với nhiều cổng truyền thông, dễ dàng cài đặt và bảo trì nên có nhiều ứng dụng trong các ngành công nghiệp hiện nay. Biến tần Omron được ứng dụng nhiều trong quạt, bơm, HVAC, cầu trục và các máy nâng hạ, băng chuyền, máy nén khí, máy đùn ép, máy cuộn, máy công cụ…
Dù là dòng biến tần có độ bền cao nhưng với điều kiện làm việc cường độ cao và thời tiết khắc nghiệt ở Việt Nam, việc xảy ra các lỗi và hỏng hóc là điều khó tránh khỏi. Vì vậy, công ty CATEC mang đến cho quý khách hàng dịch vụ sửa chữa biến tần Omron uy tín, chất lượng nhất.
Công ty CATEC có kinh nghiệm hơn 10 năm trong lĩnh vực cung cấp, bảo trì, sửa chữa biến tần ở Việt Nam. Đặc biệt là ở các khu vực Bình Dương, Đồng Nai, Vũng Tàu, Bình Phước, Tây Ninh, TPHCM. Dưới đây, Fonis sẽ mang đến một số thông tin lỗi của biến tần Omron và cách khắc phục để quý khách hàng tham khảo.
2. Sửa chữa biến tần Omron các dòng và những lỗi phổ biến
Fonis cung cấp dịch vụ sửa chữa các dòng biến tần Omron như: 3G3JX, AX, SX, 3G3MX, 3GMX2, 3G3JZ,…
Những lỗi phổ biến của dòng biến tần Omron: Hư IGBT, hoặc Mô tơ bị chạm chập, Lỗi quá tải, Lỗi quá áp, Lỗi EEPRom, Lỗi thấp áp, Lỗi Cpu, Lỗi GFF, Lỗi quá nhiệt IGBT, Lỗi mất pha,...
3. Bảng mã lỗi thường gặp ở biến tần Omron và cách khắc phục:
| Hiển thị | Tên lỗi | Nguyên nhân và cách xử lý |
| Mã lỗi biến tần 3G3MV của Omron oC | Quá dòng Dòng đầu ra biến tần cao tới 200% dòng định mức đầu ra |
– Ngắn mạch hay chạm đất ở đầu ra
– Mạch ra của biến tần bị hỏng
|
|
Mã lỗi biến tần 3G3MV của Omron ov |
Quá áp (OV) Điện áp DC mạch chính đã đến ngưỡng phát hiện quá áp (với loại 200V: 410VDC min, loại 400V: 820VDC min) |
– Nguồn cấp cho biến tần bị mất pha, vít vặn đầu dây nguồn vào lỏng hay cáp nguồn bị ngắt
– Sai điện áp – Mất điện tạm thời
– Mạch điện nội trong biến tần hỏng
|
| UV2 | Thấp áp mạch điều khiển |
– Lỗi mạch bên trong
|
|
Mã lỗi biến tần 3G3MV của Omron oH |
Cánh toả nhiệt quá nhiệt (OH) Nhiệt độ của cánh toả nhiệt của biến tần đã đạt đến 110±100C |
– Nhiệt độ xung quanh quá cao
– Tải quá cao
– Thiết lập V/f không đúng
– Thời gian tăng tốc/giảm tốc quá ngắn
– Thông gió bị tắc
– Quạt mát của biến tần không chạy
|
| oL1 |
Motor quá tải (OL) _________ Rơle nhiệt tác động báo motor quá tải |
– Tải quá cao
– Thiết lập V/f không đúng
– Giá trị ở n13 cho tần số điện áp tối đa thấp
-Thời gian tăng tốc/giảm tốc quá ngắn
– Giá trị ở n36 cho dòng định mức motor không đúng
– Biến tần đang điều khiển nhiều hơn 1 motor Bỏ chức năng phát hiện quá tải và lắp một rơle nhiệt cho mỗi motor. Chức năng này bị vô hiệu bằng cách đặt n36 ở 0.0 và n37 ở 2– Thời gian đặt cho bảo vệ motor trong n38 ngắn Đặt n38 ở 8 (giá trị mặc định) |
|
Mã lỗi biến tần 3G3MV của Omron oL2 |
Quá tải biến tần (OL2)______ T Rơle nhiệt điện tử đã kích hoạt tính năng bảo vệ quá tải biến tần |
– Tải quá lớn
-Thiết lập V/f không đúng
– Thời gian tăng tốc/giảm tốc quá ngắn
– Công suất biến tần không đủ
|
|
Mã lỗi biến tần 3G3MV của Omron oL3 |
Phát hiện quá momen (OL3) Đã có dòng hay momen cao bằng hoặc hơn thiết lập ở n60 cho mức phát hiện quá momen và ở 61 cho thời gian phát hiện quá momen. Lỗi đã được phát hiện với n59 cho chức năng phát hiện quá momen được đặt ở 2 hay 4 |
– Hệ thống cơ khí bị khoá hay hỏng o Kiểm tra hệ thống cơ khí và sửa lỗi – Thông số đặt không đúng – Chỉnh các thông số n98 và n99 theo hệ thống cơ khí. – Tăng các giá trị đặt ở n98 và n99 |
| GF | Lỗi chạm đất (GF) Dòng chạm đất ở đầu ra biến tần đã vượt quá dòng ra định mức của biến tần |
– Xảy ra lỗi chạm đất Kiểm tra dây nối giữa biến tần và motor và xoá lỗi sau khi sửa lại nguyên nhân gây lỗi |
|
Mã lỗi biến tần 3G3MV của Omron EF |
Lỗi bên ngoài (EF) _ Một lỗi bên ngoài đã được đưa vào đầu vào đa chức năng Một trong số các đầu |
– Một lỗi bên ngoài đã được đưa vào đầu vào đa chức năng
– Logic không đúng
|
| F00 | Lỗi truyền tin số 1 của màn hiển thị giao diện Đã phát hiện được lỗi bộ nhớ ban đầu |
– Mạch bên trong của biến tần có lỗi
|
| F01 | Lỗi truyền tin số 2 của màn hiển thị giao diện Đã phát hiện được lỗi của ROM |
– Mạch bên trong của biến tần có lỗi
|
| F04 | Lỗi bộ nhớ ban đầu(F04) Có lỗi được phát hiện ở EEPROM của biến tần |
– Mạch bên trong của biến tần có lỗi – Đặt lại thông số biến tần với n01 đặt ở 8,9,10 hay 11 và tắt rồi bật biến tần -Thay biến tần nếu cùng một lỗi đó xuất hiện lại |
| F05 |
Lỗi bộ chuyển đổi AD |
– Mạch bên trong của biến tần có lỗi
|
| F06 | Module tuỳ chọn lỗi |
– Module tuỳ chọn lắp không đúng – Module tuỳ chọn lỗi – Đầu nối hỏng |
| F07 | Lỗi bộ hiển thị giao diện Có lỗi trong mạch điều khiển của bộ giao diện hiển thị |
– Mạch bên trong của biến tần có lỗi
|
| OPR | Lỗi kết nối của bộ giao diện hiển thị | – bộ giao diện hiển thị không được nối đúng |
|
Mã lỗi biến tần 3G3MV của Omron CE |
Lỗi truyền tin Không thể truyền tin RS422 trong vòng 2s. Sẽ phát hiện nếu n151 đặt ở 0-2 |
– Đường truyền bị lỗi – Điện trở kết thúc không đúng o Đặt SW2 cho đúng – Do nhiễu – Do chương trình bên master lỗi – Do mạch truyền tin hỏng |
|
Mã lỗi biến tần 3G3MV của Omron STP |
Dừng khẩn cấp Báo động dừng khẩn cấp được đưa vào 1 đầu vào đa chức năng (1 đầu vào đa chức năng trong số các đầu 1 -4 đặt ở 19 hay 21 đã hoạt động) |
– Báo động dừng khẩn cấp được đưa vào 1 đầu vào đa chức năng
– Logic không đúng
|
| FBL | Lỗi mất phản hồi trong khi điều khiển PID (dưới mức đặt ở n137 trong thời gian lâu hơn n138) |
– Do lỗi đặt phát hiện mất phản hồi hay do lỗi đầu vào giá trị mục tiêu của PID – Do mạch phản hồi lỗi ^ Thay biến tần |
|
Mã lỗi biến tần 3G3MV của Omron PF (loại 5,5 và 7,5KW) |
Lỗi điện áp mạch chính: dao động bất thường trong khi không có điện áp tái sinh nào. Phát hiện khi dao động điện áp lớn hơn mức phát hiện lỗi mất pha đầu vào đặt ở n166 lâu hơn thời gian đặt ở n167 |
– Mất điện tạm thời – Mất pha ở điện áp vào – Điện áp vào dao động quá mức – Tụ mạch chính bị hỏng → thay biến tần hoặc bỏ chức năng phát hiện mất pha |
| – Tụ mạch chính bị hỏng → thay biến tần hoặc bỏ chức năng phát hiện mất pha | Lỗi mất pha đầu ra: Phát hiện khi dòng điện ở bất kỳ pha nào ở đầu ra biến tần nhỏ hơn mức phát hiện lỗi mất pha đầu ra đặt ở n168 lâu hơn thời gian đặt ở n169 |
– Cáp đầu ra bị lỏng hay đứt – Cuộn dây motor bị ngắt – Các đầu dây ra lỏng – Transistor đầu ra biến tần bị hỏng ^ thay biến tần |
|
Mã lỗi biến tần 3G3MV của Omron GF (loại 5,5 và 7,5KW) |
Lỗi chạm đất Dòng đất ở biến tần đã vượt quá 50% dòng định mức biến tần |
– Motor cháy hay hỏng cách điện – Cáp hỏng → kiểm tra điện trở giữa cáp và đầu nối FG. Nếu có dẫn, thay cáp – Điện dung tản giữa FG và cáp
|
| SC (loại 5,5 và 7,5KW) | Lỗi ngắn mạch Đầu ra biến tần hay tải bị ngắn mạch |
– Motor cháy hay hỏng cách điện → kiểm tra điện trở giữa các pha motor. Nếu bất thường, hãy thay biến tần – Cáp bị hỏng |
|
Mã lỗi biến tần 3G3MV của Omron BUS |
Lỗi truyền tin (module tuỳ chọn) |
– Cáp truyền tin nối không đúng, ngắn mạch hay bị ngắt – Dữ liệu bị hỏng do nhiễu →dùng cáp chuyên dùng hoặc chống nhiễu, hoặc dùng nguồn riêng cho truyền tin, nối bộ lọc nhiễu ở phía đầu vào nguồn
|
Các lỗi cơ bản của biến tần Omron chúng tôi hay sửa
Sửa biến tần Omron báo GFF: ground fault, lỗi chạm đất
Sửa biến tần Omron báo oL: overload (quá tải)
Sửa biến tần Omron báo ovA/ ovD (lỗi quá áp DC-BUS khi tăng/ giảm tốc)
Sửa biến tần Omron báo LV: low voltage, lỗi thấp áp
Sửa biến tần Omron báo OCC: short circuit, lỗi ngắn mạch giữa cầu trên với cầu dưới của IGBT
Sửa biến tần Omron báo OH: over heat, quá nhiệt
Sửa biến tần Omron báo CCOD: SW code error, lỗi mã phần mềm
Sửa biến tần Omron báo OC: over current, quá dòng
Sửa biến tần Omron báo ocA/ ocD: oc at accel, quá dòng khi tăng/giảm tốc
Sửa biến tần Omron báo ocn: oc at normal SPD, lỗi quá dòng khi đang hoạt động ổn định
Sửa biến tần Omron báo ocS: oc as stop, mạch dò dòng bị hư phần cứng
Biến tần Omron báo OrP: phase lacked, lỗi mất pha
Biến tần Omron báo uC, lỗi dòng thấp
Biến tần Omron báo cFA , lỗi tăng/giảm tốc
Biến tần Omron báo PWR: power RST Off, lỗi mất nguồn
Biến tần Omron báo EF: external fault , lỗi từ tín hiệu ngoài
Biến tần Omron báo CE1, lỗi truyền thông
Biến tần Omron báo EF1: Emergency Stop, lỗi dừng khẩn cấp
Biến tần Omron báo ACE: ACI Loss, lỗi mất tín hiệu
Biến tần Omron báo AUE: Auto tuning error, lỗi dò tự động
Biến tần Omron báo AFE: PID Fbk error, lỗi PID không hoạt động
Các dòng biến tần Teco chúng tôi có kinh nghiệm sửa
Sửa chữa Biến tần Omron các dòng 3G3JX, 3G3MX, 3G3RX, 3G3JV, 3G3JE, 3G3MV, 3G3MX2
