Bảng Mã Lỗi Biến tần Shilin và cách khắc phục lỗi
|
Kí hiệu |
Lỗi |
Cách khắc phục |
|
OCO |
Quà dòng khi dừng |
Tăng thời gian tăng giảm tốc của biến tần Kiểm tra ngắn mạch các chân kết nốt trên biến tần với động cơ Kiểm tra dây motor Kiểm tra motor Kiểm tra xem tải có nặng quá không |
|
OC1 |
Quá dòng khi tăng tốc |
|
|
OC2 |
Quá dòng khi tốc độ không đổi |
|
|
OC3 |
Quá dòng khi giảm tốc |
|
|
OvO |
Quá áp khi dừng |
Tăng thời gian tăng tốc, giảm tốc của biến tần Kiểm tra xem điện trở xả có bị hỏng không Kiêm tra chân +/P và chân PR có bị lỏng không |
|
Ov1 |
Quá áp khi tăng tốc |
|
|
Ov2 |
Quá áp khi thay đổi tốc độ |
|
|
Ov3 |
Quá áo khi giảm tốc |
|
|
THT |
Quá nhiệt IGBT |
Kiểm tra xem tải có quá nặng không Kiếm tra giống như bao lỗi quá dòng Thông thường biến tần Shihlin sẽ báo lỗi này trước khi bao lỗi quá dòng |
|
THN |
Quá nhiệt động cơ |
Kiểm tra xem tải motor có quá nặng hay không Căn chỉnh lại P.9 |
|
FAN |
Báo lỗi quạt |
Kiểm tra quạt biết tần, nếu quạt hỏng thì cần thay quạt thích hợp |
|
EEP |
Báo lỗi bộ nhớ |
Liên hệ nhà cung cấp |
|
PID |
Lỗi PID |
Kiểm tra cài đặt PID |
|
OLS |
Động cơ quá tải |
Kiểm tra tải và kiểm tra động cơ |
|
SCP |
Ngăn mạch đầu ra |
Kiểm tra ngắn mạch động cơ Kiểm tra ngắn mạch ngõ ra biến tần Kiên hệ là cũng cấp |
|
LF |
3 pha ngõ ra bất thường |
Kiểm tra chân U,V,W có lỗi không |
|
rAE |
Lỗi relay trên main |
Liên hệ nhà cung cấp |
|
AdE |
Lỗi dòng 3 pha |
Liên hệ nhà cung cấp |
|
bE |
Lỗi trở xả hoặc role |
Liên hệ nhà cung cấp |
|
Aer |
Các chân 3-5/4-5 lỗi |
Kiểm tra các chân 3,4,5 |

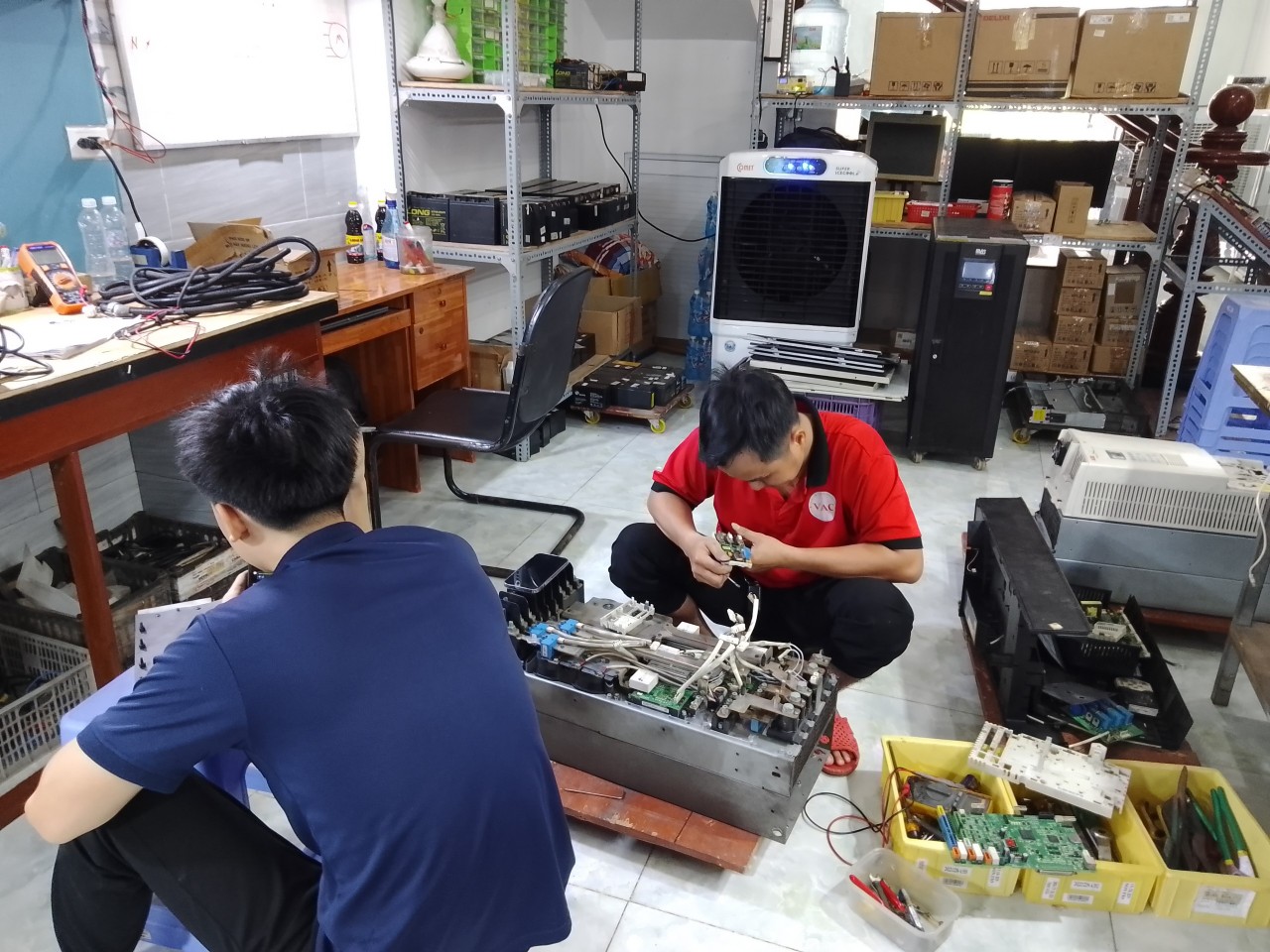

Sửa chữa biến tần Shihlin
Biện pháp khắc phục lỗi của biến tần Shihlin
|
LỖI |
NGUYÊN NHÂN |
TƯ VẤN KIỂM TRA TẠI HIỆN TRƯỜNG |
SỬA CHỮA VÀ KHẮC PHỤC |
|
Không lên nguồn |
– Lỏng dây nguồn. – Hư cầu diot. |
– Kiểm tra ngõ vào đã siết chặt hay chưa? – – Đo điện áp nguồn. |
– Thay cầu diot. – Nối lại đường mạch. |
|
Error |
– Điện áp nguồn quá thấp. – Kết nối giữa màn hình và bo mạch thất bại. – CPU hoạt động sai. – Chức năng RES” đang được bật. – Mạch bên trong bị hỏng. |
– Đo điện áp nguồn. – Cắm chặt lại màn hình và bo điều khiển. – Kiểm tra dây cáp kết nối có bị hỏng hay không? – Tắt nguồn mở lại biến tần. – Chân RES có bị kích không? |
– Cải thiện điện áp nguồn. – Ngắt chân RES – Kết nối lại màn hình và mạch điều khiển. |
|
FAN |
– Quạt bị hỏng – Quạt bị lỏng dây cắm. – Chân UVW bị lỏng. – Quạt bị kẹt. |
– Tháo ngõ ra, cho chạy biến tần, kiểm tra quạt có hoạt động hay không? – Kiểm tra các ngõ vào ngõ ra đã siết chặt hay chưa? – Kiểm tra dây điện cấp cho quạt có bị đứt hay lỏng gì không? – Kiểm tra cánh quạt có quay được không hay bị kẹt. |
– Thay quạt. – Kiểm tra không gian lắp biến tần đã đảm bảo lưu lượng khí vào/ ra chưa? – Vệ sinh quạt. |
|
OC0 |
Quá dòng khi dừng. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột |
– Reset biến tần, tháo động cơ ra khỏi biến tần – Kiểm tra ngắn mạch các chân U/V/W trên biến tần và cho biến tần chạy lại. – Kiểm tra thời gian tăng tốc P.7. – Kiểm tra thời gian giảm tốc P.8. – Kiểm tra dây điện kết nối và động cơ. – Kiểm tra xem tải có tăng đột ngột hay không? – Nếu tải là hệ thống quạt thì phải cân bằng lưu lượng khí thổi vào và khí thổi ra. |
– Thay GBT |
|
OC1 |
– Quá dòng trong quá trình tăng tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột. |
– Tăng thời gian tăng giảm tốc. |
|
|
OC2 |
– Quá dòng ở tốc độ không đổi. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột |
– Tăng thời gian tăng giảm tốc. |
|
|
OC3 |
– Quá dòng trong quá trình giảm tốc. Dòng điện ngõ ra lớn hơn 2 lần dòng định mức của biến tần. – Các chân ngõ ra bị ngắn mạch. – Tăng tải đột ngột |
– Tăng thời gian tăng giảm tốc. |
|
|
OV0 |
– Quá áp DC bus khi dừng. Quá áp giữa chân P và N |
– Kiểm tra điện trở xả xem có lỏng hay đứt dây điện không? – Kiểm tra chân +/P và chân PR có bị lỏng không? – Kiểm tra đo giá trị điện trở xả. – Kéo dài thời gian tăng giảm tốc. – Kiểm tra lại giá trị P.30(06-05) và P.70(06-06) xem đã hợp lý chưa? – Reset biến tần, tháo động cơ ra khỏi biến tần và cho biến tần chạy lại. – Kiểu dừng là dừng tự do hay dừng giảm tốc. – Kiểm tra lệnh chạy (STF/STR) có bị chập chờn hay không?: xảy ra đối với máy chạy nhiều cấp tốc độ, trước khi dừng sẽ chuyển từ tốc độ cao xuống tốc độ thấp hơn rồi dừng nhanh. |
|
|
OV1 |
– Quá áp trong quá trình tăng tốc. Quá áp giữa 2 chân P và N |
|
|
|
OV2 |
– Quá áp ở tốc độ không đổi. Quá áp giữa 2 chân P và N. |
|
|
|
OV3 |
– Quá áp trong quá trình giảm tốc. Quá áp giữa 2 chân P và N. |
|
|
|
SCP |
– Ngắn mạch ngõ ra biến tần
– Động cơ bị ngắn mạch |
– Tháo động cơ ra khỏi biến tần, kiểm tra ngắn mạch biến tần. – Kiểm tra ngắn mạch động cơ. – Reset biến tần và cho biến tần chạy lại. |
|
|
THT |
– Relay tích lũy nhiệt của module IGBT bị kích hoạt do module IGBT quá tải. |
Kiểm tra xem tải có nặng quá hay có kẹt không? – Kiểm tra giống như báo lỗi quá dòng. – Kiểm tra tình trạng động cơ, cho chạy và đo dòng không tải. |
– Tránh tình trạng biến tần hoạt động quá lâu khi biến tần trong tình trạng quá tải. |
|
THN |
– Relay nhiệt độ bị kích hoạt khi động cơ hoạt động quá tải. |
Kiểm tra lại P.9 đã cài hợp lý chưa? – Giảm tải. |
|
|
NTC |
– Nhiệt độ của module IGBT quá cao. |
– Kiểm tra xem quạt biến tần có chạy bình thường hay không? |
– Giảm nhiệt độ môi trường và cải thiện điều kiện không khí. |
|
OL2 |
Động cơ quá tải. – P.155, P.156 cài không hợp lý. |
|
– Giảm tải. – Cài đặt lại P.155, P.156 sao cho hợp lý |
|
AErr |
– Chân tín hiệu 3-5 bất thường |
– Kiểm tra kết nối chân 3-5/4-5. |
Kiểm tra P.184 (02-24) cho kết nối 3-5. – Kiểm tra P.545(02-33) |
|
OHT |
– Chức năng relay nhiệt bên ngoài bị kích hoạt. |
– Kiểm tra tín hiệu kích hoạt báo lỗi từ bên ngoài biến tần |
– Cân chỉnh lại tính năng ngõ vào tín hiệu. |
|
IPF |
– Nguồn cấp bất thường |
– Kiểm tra nguồn điện cấp. |
|
|
LF |
– 3 pha ngõ ra bất thường. |
– Kiểm tra các chân U V W của biến tần. |

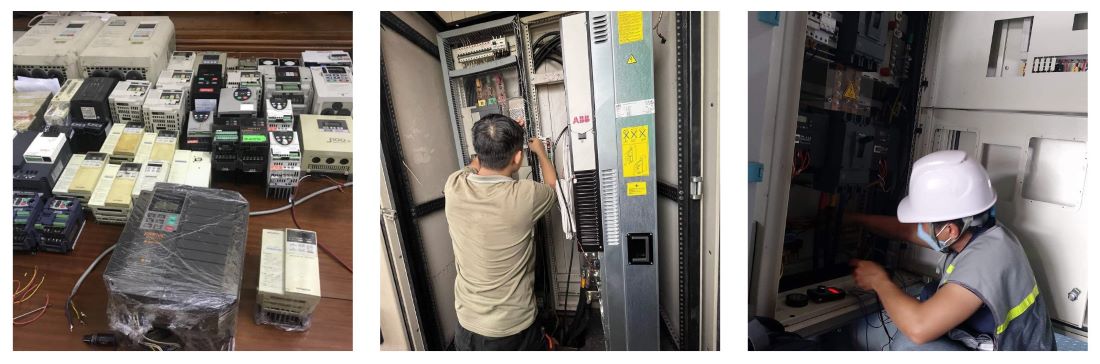

Sửa chữa biến tần Shihlin
Các trường hợp thường gặp trong sửa chữa biến tần Shihlin:
- Sửa biến tần Shihlin mất điện áp ra.
- Sửa biến tần Shihlin Đầu ra các pha không cân biến tần chạy giật báo lỗi.
- Sửa chữa biến tần Shihlin bị lỗi không điều khiển được.
- Sửa biến tần tự động chạy khi cấp nguồn trong khi chưa có lệnh điều khiển.
- Sửa biến tần Shihlin Biến tần chạy được nhưng bị giật...
- Sửa biến tần Shihlin lỗi chập chờn chạy 1 lúc rồi dừng...
- Sửa biến tần Shihlin lỗi chạy nóng động cơ, quá áp, bị quá nhiệt...
- Sửa biến tần Shihlin lỗi bị sét đánh, cháy mạch...
- Sửa biến tần Shihlin mất điện áp ra, đầu ra các pha không cân...
- Sửa chữa biến tần Shihlin bị lỗi bo mạch.
- Biến tần hoạt động trong môi trường khí ẩm, bụi bẩn dẫn đến hoạt động không bình thường.
Công ty chúng tôi chuyên SL, SH, SE, SS, SS2, SS3, SE2, SE3, SC3, SC2, SF, SF-G,…Công suất : từ 0.75 – 315KW.
Đến với CATEC, bạn không những nhận được dịch vụ uy tín chất lượng mà công ty chúng tôi còn rất nhiều ưu đãi dành cho khách hàng thân thiết của công ty.
Các lỗi cơ bản của biến tần Shihlin chúng tôi hay sửa
Sửa biến tần Shihlin báo GFF: ground fault, lỗi chạm đất
Sửa biến tần Shihlin báo oL: overload (quá tải)
Sửa biến tần Shihlin báo ovA/ ovD (lỗi quá áp DC-BUS khi tăng/ giảm tốc)
Sửa biến tần Shihlin báo LV: low voltage, lỗi thấp áp
Sửa biến tần Shihlin báo OCC: short circuit, lỗi ngắn mạch giữa cầu trên với cầu dưới của IGBT
Sửa biến tần Shihlin báo OH: over heat, quá nhiệt
Sửa biến tần Shihlin báo CCOD: SW code error, lỗi mã phần mềm
Sửa biến tần Shihlin báo OC: over current, quá dòng
Sửa biến tần Shihlin báo ocA/ ocD: oc at accel, quá dòng khi tăng/giảm tốc
Sửa biến tần Shihlin báo ocn: oc at normal SPD, lỗi quá dòng khi đang hoạt động ổn định
Sửa biến tần Shihlin báo ocS: oc as stop, mạch dò dòng bị hư phần cứng
Biến tần Shihlin báo OrP: phase lacked, lỗi mất pha
Biến tần Shihlin báo uC, lỗi dòng thấp
Biến tần Shihlin báo cFA , lỗi tăng/giảm tốc
Biến tần Shihlin báo PWR: power RST Off, lỗi mất nguồn
Biến tần Shihlin báo EF: external fault , lỗi từ tín hiệu ngoài
Biến tần Shihlin báo CE1, lỗi truyền thông
Biến tần Shihlin báo EF1: Emergency Stop, lỗi dừng khẩn cấp
Biến tần Shihlin báo ACE: ACI Loss, lỗi mất tín hiệu
Biến tần Shihlin báo AUE: Auto tuning error, lỗi dò tự động
Biến tần Shihlin báo AFE: PID Fbk error, lỗi PID không hoạt động
Các dòng biến tần Shihlin chúng tôi hay sửa
Sửa Biến tần Shihlin SL3
Biến tần Mini công suất nhỏ, giá thành kinh tế, phù hợp cho các ứng dụng cơ bản.
– Chế độ điều khiển: V/F
– Điện áp vào: 1 pha 220vac / 3 pha 380vac
– Công suất: 0.4KW~2.2KW
Sửa Biến tần Shihlin SS2
Biến tần đa năng sắp ngừng sản xuất và được thay thế bằng dòng SC3, giá thành kinh tế, đáp ứng được hầu hết các yêu cầu của các ứng dụng trong thực tế
– Chế độ điều khiển: V/F, Vector vòng hở.
– Điện áp vào: 1 pha 220vac / 3 pha 380vac
– Công suất: 0.4KW~5.5KW
Sửa Biến tần Shihlin SC3
Biến tần đa năng phổ biến và bán chạy nhất, giá thành kinh tế, đáp ứng được hầu hết các yêu cầu của các ứng dụng trong thực tế.
– Chế độ điều khiển: V/F, Vector vòng hở
– Điện áp vào: 1 pha 220vac / 3 pha 380vac
– Công suất: 0.4KW~22KW
Sửa Biến tần Shihlin SF3
Biến tần đa năng công suất lớn, phù hợp cho các động cơ có công suất lớn, có mức tải nặng.
– Chế độ điều khiển: V/F, Vector vòng hở
– Điện áp vào: 3 pha 380vac
– Công suất: 3.7KW~355KW
Sửa Biến tần Shihlin SE3
Biến tần cao cấp phù hợp cho các ứng dụng yêu cầu những điều khiển hiện đại như Position / Speed / Torque / Tension control mode, điều khiển động cơ PM, hỗ trợ giao tiếp CANopen‚ Profibus‚ DeviceNet‚ EtherCAT‚ MODBUS TCP.
– Chế độ điều khiển: V/F, Vector vòng hở, Vector vòng kín, Momen
– Điện áp vào: 3 pha 380vac
– Công suất: 0.75KW~22KW
Sửa Biến tần Shihlin SA3
Biến tần cao cấp và có dải công suất lớn chuyên dụng cho cẩu trục, máy nghiền, máy kéo, các ứng dụng có tải thay đổi đổi đột ngột, yêu cầu tính năng điều khiển cao cấp.
– Chế độ điều khiển: V/F, Vector vòng hở, Vector vòng kín, Momen
– Điện áp vào: 3 pha 380vac
– Công suất: 3.7KW~315KW
