THAY TẤM CẢM ỨNG MÀN HÌNH HMI XINJE: Bảo hành 06 tháng.
- Sửa chữa phần cứng màn hình cảm ứng HMI Xinje: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
- Upload dữ liệu màn hình cảm ứng HMI Xinje : Miễn phí với các màn hình không đặt pass.
- Chuyển đổi chương trình màn hình cảm ứng HMI Xinje : Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
- Sửa đổi bổ sung thêm tính năng cho màn hình cảm ứng HMI Xinje : Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
- Lập trình mới màn hình cảm ứng HMI Xinje : Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.

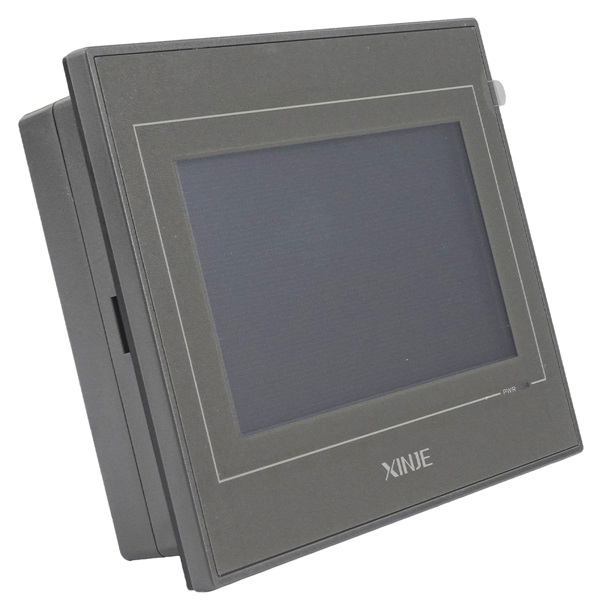

Cấu Tạo Của Màn hình cảm ứng Xinje Và Cách Để sửa Chữa
- Màn hình cảm ứng Hmi Xinje cũng như các màn hình của Hitech, Delta hay các dòng HMI cỡ nhỏ, chúng cũng được cấu tạo bởi các
bộ phận chính như: Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
- Cấu Tạo Màn hình cảm ứng Hmi Xinje : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Các lỗi thường gặp:
- Màn hình cảm ứng Hmi Xinje Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như:
- Màn hình cảm ứng Hmi Xinje Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình cảm ứng Hmi Xinje Hư phần hiển thị LCD. Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình cảm ứng Hmi Xinje Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện
ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi
động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình cảm ứng Hmi Xinje Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Nguyên nhân chủ yếu làm hư bo nguồn màn hình cảm ứng Xinje là do chạm chập, cháy nổ, hoặc do sét đánh. Đôi lúc do lỗi
người sử dụng. Trường hợp này ít xảy ra vì màn hình đến từ Nhật bản có bo nguồn với khả năng cách ly cao do TDk Japan sản xuất. Trong
trường hợp bạn bị hư hỏng bo nguồn mà các bộ phận khác vẫn còn sử dụng tốt chúng ta có thể tận dụng và sửa chữa lại Bo này.
=> Chúng sẽ giúp chúng ta tiết kiệm rất nhiều chi phí Nếu thay nguyên bộ màn hình mới vì phương án này chắc chắn giá sẽ rẻ hơn.
Phần hiển thị LCD trong màn hình HMI là bộ phận thường xuyên xảy ra hư hỏng. Các triệu chứng hư hỏng bao gồm: Loang LCD,
Mờ, phồng rộp, sọc ngang màn hình, sọc dọc màn hình, màn hình không hiển thị được, màn hình bị nhòe,…
Các hư hỏng cơ bản của màn hình Xinje và kinh nghiệm chúng tôi hay sửa:
– Sữa chữa màn hình cảm ứng HMI Xinje Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Sữa chữa màn hình cảm ứng HMI Xinje Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Sữa chữa màn hình cảm ứng HMI Xinje Không truyền thông được, lỗi bo mạch kết nối PLC…
– Sữa chữa màn hình cảm ứng HMI Xinje Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Những lỗi thường gặp ở màn hình HMI công nghiệp
Nếu gặp phải những lỗi sau bạn có thể liên hệ với các đơn vị cung cấp dịch vụ sửa tấm cảm ứng màn hình HMI để được hỗ trợ:
-
Màn hình HMI bị vỡ cảm ứng và tấm nền hiển thị
-
Cảm ứng màn hình không bấm được hoặc bấm nhưng không nhạy, mất cảm ứng vùng, loại điểm cảm ứng
-
Màn hình cảm ứng HMI xuất hiện kẻ sọc, hoen ố, loang màu, mờ không thấy rõ hoặc màn hình tối đen, không sáng lên
-
Không lên nguồn, khởi động nhưng phải một lúc lâu sau màn hình mới lên được hoặc không thể khởi động được, khởi động chập chờn lúc lên lúc không
-
Màn hình bị đơ, lag, treo, không thể điều khiển được
-
Màn hình không thể boot load chương trình giao diện vận hành
-
Màn hình lên nguồn nhưng lại bị nhấp nháy hoặc chỉ hiển thị một màu, ví dụ màu đỏ, tím, xanh, trắng, vàng,…
-
Cổng truyền thông bị lỗi nên không thể kết nối màn hình cảm ứng HMI với PLC
-
Lỗi phần cứng, phần mềm firmware màn hình HMI
Bên cạnh đó, màn hình HMI còn có thể gặp phải nhiều lỗi khác.
Cách xử lý lỗi màn hình HMI tại CATEC Automation
Kỹ sư của CATEC sau khi kiểm tra thiết bị, xác định lỗi sẽ đưa ra phương án sửa lỗi phù hợp. Cụ thể:
-
Màn hình không thể bật hiệu chỉnh, lệch cảm ứng: Chỉnh về mặc định của nhà sản xuất. Nếu không hiệu quả thì phải thay màn hình mới
-
Bàn phím vẫn sử dụng được nhưng màn hình lỗi: Cần phải thay IC và kiểm tra lại CPU xem có bị chập hoặc mất kết nối không
-
Bộ xử lý bị lỗi: Phải sửa chữa hàn hoặc thay mới IC cảm ứng, CPU. Hoặc có thể phải kiểm tra lại lỗi phần mềm, có thể nút cảm ứng nào đó đang bị kẹt
-
Lệch cảm ứng: Có thể hiệu chỉnh lại. Tuy nhiên, nếu không có tác dụng thì cần thay chip cell màn hình cảm ứng, hàn/thay thế IC cảm ứng, thiết lập lại thông số CPU, thay dây cáp màn hình cảm ứng, kiểm tra điện trở xác định xem IC có bị đứt mạch không,…
-
Màn hình HMI cảm ứng lỗi, đã tháo ra khởi động lại nhưng không được: Nguyên nhân có thể là vì 4 góc màn hình bị ép chặt nên cần bỏ gioăng xung quanh. Hoặc có thể vì cáp kết nối màn hình cảm ứng với mainboard chính bị đứt thì sẽ phải hàn lại các vị trí tương ứng
