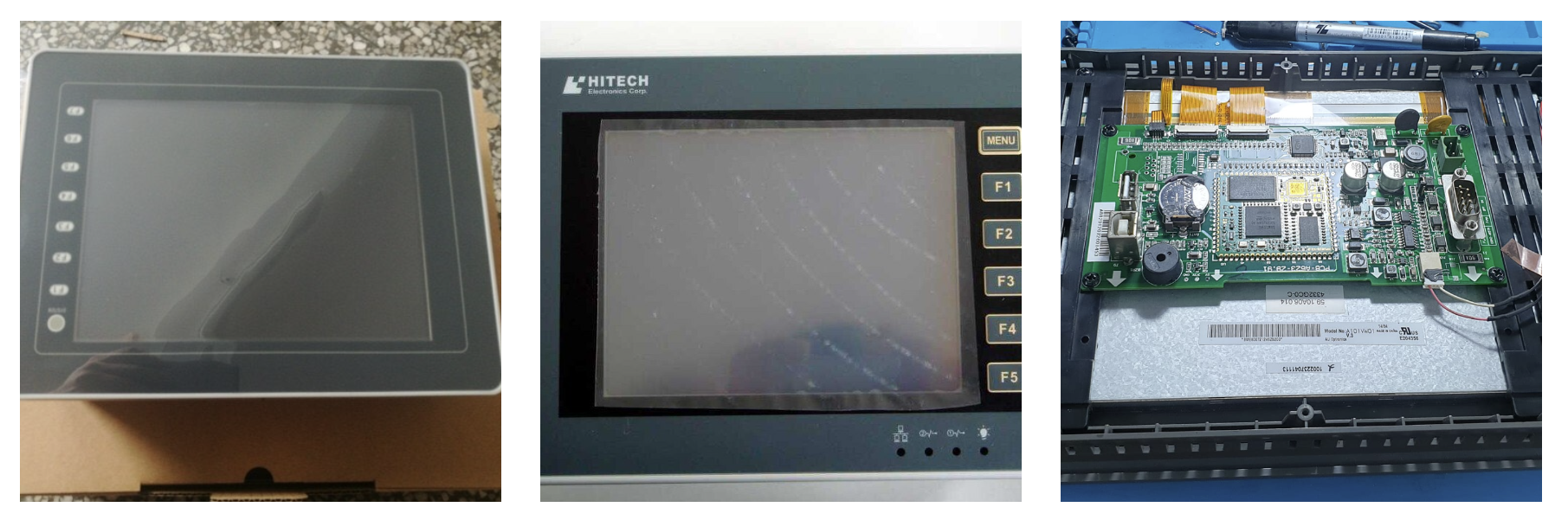

Cấu Tạo Màn hình Hitech : Tấm cảm ứng, mặt cảm ứng Bo CPU kèm bo nguồn, bóng cao áp,… Phần hiển thị LCD
Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
Hư phần hiển thị LCD. sẽ có lỗi thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
Hư cổng truyền thông với PLC: hoặc thiết bị khác Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
Hư phần nguồn trên Mainboard: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
Các lỗi thường gặp khi sửa chữa màn hình HMI Hitech
- HMI Hitech bị mờ, hiển thị sọc trên màn hình
- Màn hình HMI Hitech bị mất cảm ứng, cảm ứng chạy chậm.
- Màn hình bị treo, bị đơ, hiển thị màn hình xanh.
- Sửa chữa HMI Hitech có nguồn nhưng không hiển thị màn hình.
- Sửa chữa các loại HMI Hitech bị chập bàn phím.
- Sửa chữa màn hình HMI Hitech không kết nối được với PLC.
- Sửa HMI bị nổ bo mạch, nổ tụ, hư nguồn.
- Sửa chữa HMI Hitech bị lỗi, quá nhiệt.
- Sửa chữa HMI hoạt động lâu ngày trong môi trường bụi bẩn bị tắc ngẽn.
- Thay màn hình HMI Hitech bị nứt vỡ.
- Nhận backup chuyển dữ liệu từ máy cũ sang máy mới.
Sửa màn hình Hitech
Sửa chữa màn hình cảm ứng Hitech
– Lỗi cảm ứng, cảm ứng không nhạy, mất hẳn…
– Không lên nguồn, nổ bo mạch nguồn, nổ tụ, chạm chập, Lỗi Bo…
– Không truyền thông được, lỗi bo mạch kết nối PLC…
– Hư phần LCD hiển thị, màn hình bị loang, không thấy rõ, không lên đèn màn hình hoặc lên đèn nguồn nhưng không lên màn hình.
Cách xử lý lỗi màn hình HMI tại CATEC Automation
Các kỹ sư của chúng tôi sau khi kiểm tra thiết bị, xác định lỗi sẽ đưa ra phương án sửa lỗi phù hợp. Cụ thể:
-
Màn hình không thể bật hiệu chỉnh, lệch cảm ứng: Chỉnh về mặc định của nhà sản xuất. Nếu không hiệu quả thì phải thay màn hình mới
-
Bàn phím vẫn sử dụng được nhưng màn hình lỗi: Cần phải thay IC và kiểm tra lại CPU xem có bị chập hoặc mất kết nối không
-
Bộ xử lý bị lỗi: Phải sửa chữa hàn hoặc thay mới IC cảm ứng, CPU. Hoặc có thể phải kiểm tra lại lỗi phần mềm, có thể nút cảm ứng nào đó đang bị kẹt
-
Lệch cảm ứng: Có thể hiệu chỉnh lại. Tuy nhiên, nếu không có tác dụng thì cần thay chip cell màn hình cảm ứng, hàn/thay thế IC cảm ứng, thiết lập lại thông số CPU, thay dây cáp màn hình cảm ứng, kiểm tra điện trở xác định xem IC có bị đứt mạch không,…
-
Màn hình HMI cảm ứng lỗi, đã tháo ra khởi động lại nhưng không được: Nguyên nhân có thể vì cáp kết nối màn hình cảm ứng với mainboard chính bị đứt thì sẽ phải hàn lại các vị trí tương ứng
Những lỗi thường gặp ở màn hình HMI công nghiệp và kin nghiệm chúng tôi sửa được
-
Sửa Màn hình HMI bị vỡ cảm ứng và tấm nền hiển thị
-
Cảm ứng màn hình không bấm được hoặc bấm nhưng không nhạy, mất cảm ứng vùng, loại điểm cảm ứng
-
Màn hình cảm ứng HMI xuất hiện kẻ sọc, hoen ố, loang màu, mờ không thấy rõ hoặc màn hình tối đen, không sáng lên
-
Không lên nguồn, khởi động nhưng phải một lúc lâu sau màn hình mới lên được hoặc không thể khởi động được, khởi động chập chờn lúc lên lúc không
-
Sửa Màn hình bị đơ, lag, treo, không thể điều khiển được
-
Sửa Màn hình không thể boot load chương trình giao diện vận hành
-
Sửa Màn hình lên nguồn nhưng lại bị nhấp nháy hoặc chỉ hiển thị một màu, ví dụ màu đỏ, tím, xanh, trắng, vàng,…
-
Cổng truyền thông bị lỗi nên không thể kết nối màn hình cảm ứng HMI với PLC
-
Lỗi phần cứng, phần mềm firmware màn hình HMI
