Catec là trung tâm bảo hành và sửa chữa màn hình HMI với trên 5 năm kinh nghiệm trong lĩnh vực bảo hành, cài đặt, sửa chữa các loại màn hình HMI của các hãng nổi tiếng như: Delta, Proface, Omron, Mitsubishi, Siemens, Hitech, Weinview, Weintek, Schneider, Wecon, ABB, B&R, Keyence, Panasonic, Kinco… Có đội ngũ nhân viên tốt nghiệp các trường đại học trong và ngoài nước được đào tạo bài bản lâu năm kinh nghiệm trong việc sửa chữa bảo hành màn hình HMI các hãng. Quý khách đang có màn hình HMI bị lỗi và đang khó khăn trong việc tìm kiếm nhà cung cấp chuyên sửa. Quý khách hãy nhanh tay liên hệ. Chúng tôi chuyên sửa chữa màn hình HMI Delta như DOP-AS, màn hình DOP-B, màn hình DOP-W, màn hình DOP, màn hình HMC, màn hình TP…
Catec là đơn vị chuyên cung cấp dịch vụ: Sửa chữa phần cứng, upload dữ liệu, crack bẻ khóa lấy chương trình, sửa đổi chương trình, chuyển đổi chương trình, lập trình mới tất cả các dòng HMI Delta. Đảm bảo dịch vụ uy tín, chất lượng
Vấn đề thường gặp cần khắc phục lỗi màn hình HMI
-
Màn hình không lên nguồn hoặc nhấp nháy:
- Nguyên nhân: Nguồn cấp không ổn định hoặc kết nối lỏng.
- Cách khắc phục: Kiểm tra nguồn điện (24V DC), đảm bảo cáp nguồn kết nối chặt chẽ và đúng điện áp yêu cầu.
-
Màn hình cảm ứng không phản hồi:
- Nguyên nhân: Bụi bẩn, ẩm ướt trên màn hình hoặc phần cứng cảm ứng có vấn đề.
- Cách khắc phục: Vệ sinh màn hình, đảm bảo không có bụi bẩn hay ẩm ướt; nếu không cải thiện, thử khởi động lại hoặc kiểm tra lại phần cứng.
-
Màn hình bị treo hoặc không hiển thị đúng dữ liệu:
- Nguyên nhân: Phần mềm hoặc bộ nhớ quá tải.
- Cách khắc phục: Khởi động lại thiết bị, cập nhật chương trình hoặc firmware nếu có. Xóa bớt dữ liệu không cần thiết để tránh quá tải.
-
Lỗi kết nối với PLC hoặc thiết bị khác:
- Nguyên nhân: Cáp kết nối lỏng, sai cấu hình truyền thông.
- Cách khắc phục: Kiểm tra cáp, đảm bảo kết nối chắc chắn và cấu hình truyền thông đúng trên HMI và PLC.
-
Hình ảnh hiển thị không rõ hoặc mờ:
- Nguyên nhân: Độ sáng, độ tương phản chưa phù hợp hoặc lỗi màn hình.
- Cách khắc phục: Điều chỉnh độ sáng, độ tương phản trên HMI; nếu không cải thiện, có thể cần kiểm tra phần cứng màn hình.
-
Màn hình bị mờ hoặc sáng không đều:
- Nguyên nhân: Đèn nền LED bị lỗi hoặc hỏng.
- Cách khắc phục: Kiểm tra lại các thiết lập độ sáng, độ tương phản. Nếu màn hình vẫn mờ, có thể đèn nền cần thay thế hoặc kiểm tra linh kiện bên trong.
-
Màn hình không kết nối được với các thiết bị khác dù cấu hình đúng:
- Nguyên nhân: Phiên bản phần mềm không tương thích với các thiết bị kết nối hoặc lỗi về địa chỉ thiết bị.
- Cách khắc phục: Cập nhật firmware hoặc phần mềm cho HMI, đồng thời kiểm tra lại địa chỉ thiết bị và các cài đặt truyền thông trên cả HMI và thiết bị điều khiển.
-
Thông báo lỗi hệ thống hoặc lỗi giao diện xuất hiện thường xuyên:
- Nguyên nhân: Lỗi lập trình trong giao diện HMI hoặc xung đột dữ liệu.
- Cách khắc phục: Kiểm tra lại chương trình, đảm bảo không có lỗi logic. Xóa dữ liệu cache hoặc các file tạm để giảm khả năng xung đột.
-
Màn hình bị loạn cảm ứng hoặc tự kích hoạt:
- Nguyên nhân: Do nhiễu điện từ, bụi bẩn, hoặc hư hỏng lớp cảm ứng.
- Cách khắc phục: Làm sạch bề mặt màn hình, đảm bảo không có bụi bẩn hoặc vật liệu gây nhiễu. Kiểm tra lại hệ thống dây nối và nguồn cấp để giảm nhiễu. Nếu vấn đề vẫn tồn tại, có thể cần thay thế lớp cảm ứng.
-
HMI không lưu cấu hình sau khi khởi động lại:
- Nguyên nhân: Pin CMOS có thể yếu hoặc lỗi bộ nhớ lưu trữ.
- Cách khắc phục: Kiểm tra và thay thế pin CMOS nếu cần. Nếu vẫn không lưu được, hãy kiểm tra lại phần mềm lập trình và lưu lại cấu hình từ đầu.
-
HMI không nhận diện USB khi tải dữ liệu:
- Nguyên nhân: USB không tương thích hoặc cổng USB bị lỗi.
- Cách khắc phục: Thử sử dụng một USB khác và định dạng lại (FAT32). Nếu vấn đề vẫn còn, kiểm tra và làm sạch cổng USB trên HMI hoặc cập nhật firmware để tăng tính tương thích.
-
Màn hình bị nhòe hoặc có các đường sọc ngang/ dọc:
- Nguyên nhân: Lỗi cáp tín hiệu, lỗi kết nối hoặc do màn hình LCD bị hỏng.
- Cách khắc phục: Kiểm tra và siết chặt các kết nối cáp tín hiệu. Nếu vẫn không hết, có thể cần thay cáp hoặc kiểm tra lại phần cứng màn hình LCD.
-
Không truy cập được một số chức năng trên màn hình:
- Nguyên nhân: Cài đặt phân quyền hoặc lỗi trong chương trình.
- Cách khắc phục: Kiểm tra cài đặt phân quyền người dùng trong chương trình. Nếu cần, chỉnh sửa hoặc nạp lại chương trình HMI để khôi phục quyền truy cập.
-
Màn hình phản hồi chậm khi thao tác cảm ứng:
- Nguyên nhân: Dung lượng bộ nhớ RAM bị quá tải hoặc chương trình nặng.
- Cách khắc phục: Kiểm tra lại chương trình, giảm bớt các tác vụ không cần thiết. Xóa dữ liệu thừa để giải phóng bộ nhớ RAM.
-
HMI bị lỗi khi lưu hoặc xuất dữ liệu:
- Nguyên nhân: Bộ nhớ lưu trữ có vấn đề hoặc kết nối bị gián đoạn.
- Cách khắc phục: Kiểm tra và đảm bảo bộ nhớ đủ dung lượng. Nếu vẫn không khắc phục được, thử thay đổi thiết bị lưu trữ hoặc cài đặt lại chương trình để tránh xung đột.
-
Màn hình HMI không đáp ứng với các lệnh điều khiển từ PLC:
- Nguyên nhân: Xung đột địa chỉ hoặc lỗi giao tiếp truyền thông.
- Cách khắc phục: Đảm bảo rằng cấu hình truyền thông và địa chỉ PLC đúng với yêu cầu của hệ thống. Kiểm tra lại cài đặt truyền thông và các địa chỉ lệnh điều khiển.
-
Báo lỗi “Firmware Error” hoặc lỗi khởi động phần mềm:
- Nguyên nhân: Firmware bị hỏng hoặc lỗi trong quá trình cập nhật.
- Cách khắc phục: Tải lại firmware từ nguồn đáng tin cậy hoặc khôi phục về phiên bản firmware trước đó nếu có.
-
Không thể cập nhật chương trình qua cổng Ethernet:
- Nguyên nhân: Cổng Ethernet có vấn đề hoặc lỗi mạng.
- Cách khắc phục: Kiểm tra và khắc phục vấn đề mạng, kiểm tra lại địa chỉ IP và cáp Ethernet. Đảm bảo kết nối ổn định trước khi tiến hành cập nhật.
-
HMI không hiển thị đầy đủ hình ảnh hoặc mất một phần giao diện:
- Nguyên nhân: Lỗi phần mềm do chương trình tải lên chưa hoàn chỉnh hoặc lỗi file dự án.
- Cách khắc phục: Kiểm tra và nạp lại chương trình vào HMI. Nếu file dự án có vấn đề, hãy kiểm tra và tạo lại trên phần mềm lập trình HMI.
-
Màn hình bị nóng bất thường khi hoạt động:
- Nguyên nhân: Thiết bị hoạt động trong môi trường nhiệt độ cao, hoặc do quá tải.
- Cách khắc phục: Đảm bảo HMI được lắp đặt trong môi trường thông thoáng và đúng tiêu chuẩn nhiệt độ. Nếu nhiệt độ tiếp tục tăng cao, nên giảm bớt khối lượng công việc hoặc cài đặt thêm quạt làm mát.
-
Hiển thị ngôn ngữ không đúng hoặc bị lỗi font:
- Nguyên nhân: Chương trình không hỗ trợ ngôn ngữ cần hiển thị hoặc font chữ không tương thích.
- Cách khắc phục: Kiểm tra cài đặt ngôn ngữ trong chương trình HMI và chọn font chữ tương thích. Cập nhật chương trình nếu phiên bản hiện tại không hỗ trợ đầy đủ ngôn ngữ.
-
Màn hình bị lỗi bảo mật hoặc không thể đăng nhập:
- Nguyên nhân: Lỗi cài đặt bảo mật hoặc mật khẩu bị quên.
- Cách khắc phục: Nếu quên mật khẩu, bạn có thể reset hoặc liên hệ với nhà sản xuất để được hỗ trợ. Đảm bảo mật khẩu và các thiết lập bảo mật được ghi chú rõ ràng để tránh quên.
-
Lỗi đồng bộ hóa thời gian với các thiết bị khác trong hệ thống:
- Nguyên nhân: Cấu hình thời gian không đồng bộ hoặc cài đặt thời gian trên HMI và các thiết bị khác không khớp nhau.
- Cách khắc phục: Điều chỉnh cài đặt thời gian và ngày giờ trên HMI để đảm bảo đồng bộ với hệ thống. Nếu cần, dùng một đồng hồ thời gian chuẩn để đảm bảo tính chính xác.
-
Màn hình tự động tắt sau một khoảng thời gian ngắn:
- Nguyên nhân: Cài đặt chế độ tiết kiệm điện hoặc cài đặt timeout màn hình.
- Cách khắc phục: Kiểm tra và điều chỉnh lại chế độ tiết kiệm điện trong cài đặt HMI để màn hình duy trì trạng thái hiển thị lâu hơn.
-
Hiệu suất HMI giảm sau một thời gian dài sử dụng:
- Nguyên nhân: Do bộ nhớ bị đầy hoặc có nhiều file tạm không cần thiết.
- Cách khắc phục: Dọn dẹp bộ nhớ, xóa file tạm và các chương trình không cần thiết. Khởi động lại thiết bị và cập nhật firmware nếu cần để tăng hiệu suất.
Cấu tạo màn hình HMI Delta
Bao gồm: tấm cảm ứng, mặt cảm ứng Board CPU kèm board nguồn, bóng cao áp, Phần hiển thị LCD
1. Màn hình hiển thị HMI Delta :
- Kích thước: Màn hình HMI có thể có nhiều kích thước khác nhau, từ nhỏ đến lớn, phù hợp với yêu cầu và không gian sử dụng. Thông thường, màn hình HMI có kích thước từ 7 inch đến 15 inch.
- Công nghệ màn hình: Các màn hình HMI thường sử dụng công nghệ LCD/TFT để hiển thị thông tin rõ ràng, sắc nét.
- Độ phân giải: Màn hình có độ phân giải cao giúp hiển thị đồ họa, các thông số, cảnh báo, và biểu đồ một cách rõ ràng.
2. Mặt cảm ứng (Touchscreen) HMI Delta :
- Cảm ứng điện trở hoặc cảm ứng điện dung: Hầu hết các màn hình HMI đều có chức năng cảm ứng, cho phép người dùng tương tác trực tiếp với các biểu tượng, nút bấm, và các yếu tố trên màn hình.
- Chức năng đa điểm: Một số màn hình HMI hiện đại hỗ trợ cảm ứng đa điểm, cho phép người dùng điều khiển nhiều tính năng cùng lúc.
3. Vi xử lý (CPU) HMI Delta :
- Xử lý và điều khiển: Màn hình HMI có bộ vi xử lý mạnh mẽ giúp xử lý nhanh chóng các tín hiệu từ hệ thống tự động hóa, đảm bảo thời gian phản hồi nhanh chóng và ổn định trong quá trình hoạt động.
- Tốc độ xử lý cao giúp màn hình hiển thị các dữ liệu động, biểu đồ, và thông số hoạt động của hệ thống tự động trong thời gian thực.
4. Bộ nhớ HMI Delta :
- RAM: Màn hình HMI có bộ nhớ RAM để lưu trữ tạm thời các dữ liệu và thông số của hệ thống.
- ROM: Bộ nhớ trong (ROM) được sử dụng để lưu trữ phần mềm HMI và các chương trình, ứng dụng điều khiển đã được lập trình sẵn.
- Thẻ nhớ: Một số màn hình HMI còn hỗ trợ khe cắm thẻ nhớ SD hoặc USB để mở rộng bộ nhớ, lưu trữ thêm dữ liệu hoặc sao lưu các thông số.
5. Các cổng giao tiếp HMI Delta :
- Cổng kết nối với PLC và các thiết bị tự động hóa: Màn hình HMI hỗ trợ nhiều giao thức truyền thông như RS232, RS485, Ethernet, Modbus, Profibus, giúp kết nối với các PLC, biến tần, cảm biến và các thiết bị tự động khác.
- Cổng USB: Cổng USB cho phép kết nối với máy tính hoặc các thiết bị khác để cập nhật phần mềm, sao lưu dữ liệu hoặc phục vụ việc truyền tải thông tin.
6. Nút điều khiển HMI Delta :
- Nút chức năng: Ngoài màn hình cảm ứng, một số HMI còn có nút vật lý hoặc nút điều khiển để sử dụng trong trường hợp không muốn hoặc không thể sử dụng cảm ứng.
- Cảm biến: HMI MCGS có thể tích hợp các cảm biến để theo dõi các tín hiệu vào từ các thiết bị và đưa ra các phản hồi tương ứng.
7. Nguồn cung cấp điện HMI Delta :
- Màn hình HMI cần một nguồn điện ổn định để hoạt động. Thường có một nguồn cung cấp điện DC (12V hoặc 24V) được hỗ trợ, tùy theo yêu cầu của thiết bị và hệ thống.
8. Hệ điều hành và phần mềm HMI Delta :
- Hệ điều hành: Một số màn hình HMI chạy trên các hệ điều hành như Linux hoặc Windows Embedded để hỗ trợ các phần mềm ứng dụng.
- Phần mềm lập trình: cung cấp phần mềm lập trình HMI (thường có tên là MCGS Studio) để lập trình, cấu hình và tùy chỉnh giao diện, các chức năng và quy trình giám sát cho các ứng dụng công nghiệp.
9. Chức năng hiển thị đồ họa HMI Delta :
- Màn hình HMI hỗ trợ khả năng hiển thị đồ họa, biểu đồ và các yếu tố động như đồng hồ, thanh tiến trình, và các biểu tượng trực quan để người dùng dễ dàng theo dõi tình trạng hoạt động của hệ thống.
10. Tính năng bảo mật và bảo vệ HMI Delta :
- Bảo vệ mật khẩu: HMI thường hỗ trợ tính năng bảo mật như yêu cầu mật khẩu để truy cập vào các chế độ điều khiển hoặc cấu hình của hệ thống.
- Chống nước và bụi: Một số mẫu HMI có tính năng chống nước và bụi (theo tiêu chuẩn IP65 hoặc IP67) giúp bảo vệ thiết bị trong môi trường công nghiệp khắc nghiệt.

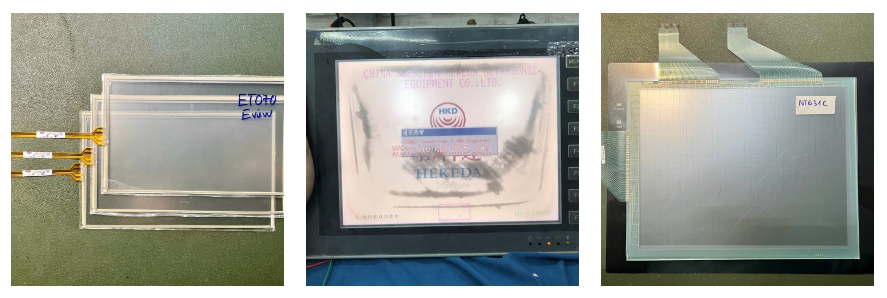

Các lỗi màn hình thường xuyên gặp phải ở màn hình công nghiệp HMI
- Màn hình HMI Hư phần cảm ứng: Đây là lỗi thường gặp trên hầu hết các dạng màn hình cảm ứng sử dụng điện trở của màn hình Những lỗi như: Nhấn không ăn một số điểm, Nhấn lệch điểm, Không nhấn được,…
- Màn hình HMI Hư phần hiển thị LCD: Màn hình LCD thường hay bị loang hoặc nhoè, mờ , màn hình LCD Bị vỡ
- Màn hình HMI Hư phần cao áp: Điều khiển bóng đèn nền trên MainBoard Xuất hiện khi bạn khởi động màn hình lên nhưng không thấy xuất hiện ánh sáng trên màn hình LCD. Điều này chứng tỏ bo cao áp hoặc bóng LCD bị hư cần được sửa chữa. Hư bo CPU: Không khởi động được hoặc khởi động lên được vài giây rồi tự bật lại. Có nguồn nhưng không lên màn hình
- Màn hình HMI Hư cổng truyền thông với PLC hoặc thiết bị khác: Lỗi này xảy ra khi màn hình không có kết nối với PLC, trên màn hình sẽ xuất hiện PLC connection Fault và không thể điều khiển được hoặc không cảm ứng được. Điều này khẳng định HMI đã mất kết nối với PLC. Có thể các IC truyền thông trên bo CPU hoạt động liên tục trong thời gian dài đã hư hỏng. Cần được sửa chữa và thay thế linh kiện chính hãng, chất lượng mới có thể hoạt động ổn định lâu dài
- Hư phần nguồn trên Main board: Cũng khá thường xuyên nếu màn hình sử dụng sau 5 năm, Tuổi thọ linh kiện công suất không còn và dễ dẫn tới hư hỏng phần nguồn DC cấp cho Main CPU… Cũng có nhiều trường hợp bị Chạm chập, sét đánh, hoặc cấp nhầm điện áp
CATEC chúng tôi chuyên sửa chữa và khắc phục sự cố màn hình HMI lỗi như sau
- Sửa màn hình cảm ứng HMI lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
- Sửa màn hình cảm ứng HMI bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
- Sửa màn hình cảm ứng HMI không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
- Sửa màn hình cảm ứng HMI màn hình lỗi hư IC chính.
- Sửa màn hình cảm ứng HMI lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…
Dịch vụ mở khoá mật khẩu (Crack password) và chuyển đổi chương trình màn hình ….tất cả các dòng Mở khoá mật khẩu (Crack password), Chuyển đổi chương trình sang màn hình mới, Dịch và chuyển đổi ngôn ngữ khi có yêu cầu: Chuyển từ tiếng Anh, Tiếng Trung, Tiếng Nhật,….sang Tiếng Việt, Download sang màn hình mới và bàn giao hoặc lắp đặt tại Nhà máy Cung cấp phần mềm lập trình và sơ đồ cáp miễn phí .
- Crack Chuyển đổi phần mềm cho Màn hình Delta
- Crack Chuyển đổi phần mềm cho Màn hình Fuji
- Crack Chuyển đổi phần mềm cho Màn hình Omron
- Crack Chuyển đổi phần mềm cho Màn hình PAnasonic
- Crack Chuyển đổi phần mềm cho Màn hình Winview
- Crack Chuyển đổi phần mềm cho Màn hình Hitech
- Crack Chuyển đổi phần mềm cho Màn hình Proface
Các lỗi màn hình thường xuyên gặp phải:
–Sửa màn hình cảm ứng HMI Delta DOP-107BV Lỗi phần cảm ứng, bấm lệch điểm, HMI bấm chập chờn lúc nhận lúc không, hoặc liệt cảm ứng màn hình lên nguồn bình thường nhưng bấm hoàn toàn không nhận.
– Sửa màn hình cảm ứng HMI Delta DOP-107BV Màn hình bị sọc ngang, sọc dọc, xuất hiện nhiều vết loang, màn hình hiển thị mờ không nhìn rõ, không lên đèn nguồn hoặc lên đèn nhưng không sáng màn hình.
– Sửa màn hình cảm ứng HMI Delta DOP-107BV Màn hình không lên nguồn, hư bo mạch nguồn, nổ tụ, chạm chập, lỗi bo, hư bo.
–Sửa màn hình cảm ứng HMI Delta DOP-107BV Màn hình lỗi hư IC chính.
– Sửa màn hình cảm ứng HMI Delta DOP-107BV Màn hình lỗi không nhận truyền thông với bộ điều khiển, lỗi IC đọc truyền thông trên màn hình…Dịch vụ của chúng tôi:

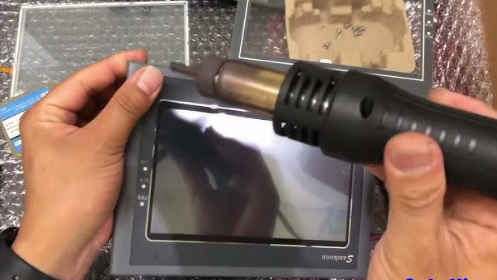

– THAY TẤM CẢM ỨNG MÀN HÌNH HMI Delta DOP-107BV
– Sửa chữa phần cứng: Bảo hành 3-6 tháng (Tùy thuộc thời gian sử dụng màn hình trước đó).
– Upload dữ liệu.
– Chuyển đổi chương trình: Chuyển đổi sang màn hình hãng khác (Lập trình lại trên giao diện màn hình hãng khác).
– Sửa đổi bổ sung thêm tính năng cho màn hình: Can thiệp vào chương trình màn hình hiện tại để sửa đổi và bổ sung thêm tính năng.
– Lập trình mới màn hình: Lập trình hoàn toàn mới theo nhu cầu và mục đích sử dụng của Khách Hàng.
NHỮNG LÝ DO BẠN NÊN SỬA MÀN HÌNH HMI Ở CTY CATEC
- Có đội ngũ nhân viên tốt nghiệp các trường đại học lâu năm kinh nghiệm nắm rõ nhiều bệnh thường gặp ở màn hình HMI các hãng
- Là cty chuyên nhập khẩu và phân phối các thiết bị sửa chữa điện tử công nghiệp.
- Luôn có sẵn các board mạch điều khiển, board mạch công suất, màn hình HMI cũ các hãng với số lượng lớn được mua bán tích lũy từ nhiều năm sửa chữa
- Có hệ thống thiết bị máy móc sửa chữa tiến tiến hiện đại nhất để phục vụ cho công việc sửa chữa.
